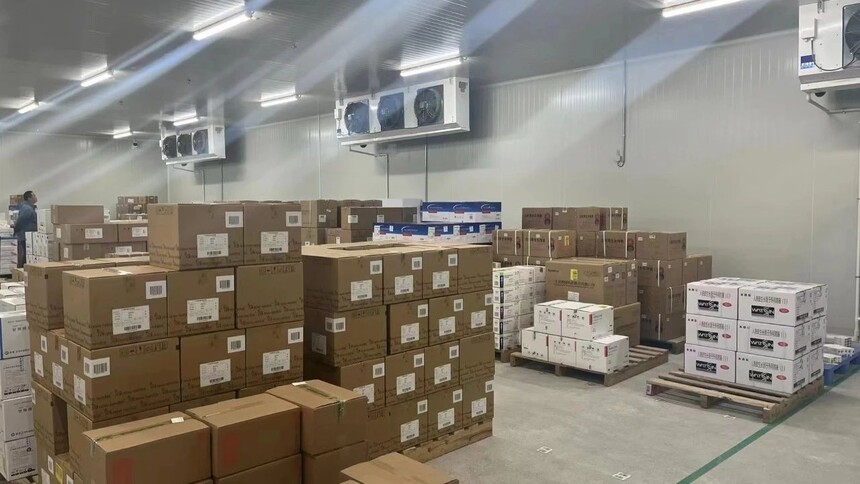

西克案例 | 生物医药冷库项目方案分享随着人们对自身健康的关注度的不断提升,疾病诊断治疗的需求不断增加及生物医药新技术的成熟,加上受医改政策影响,创新药上市速度的加快,我国医药冷链产品需求迅速增长,将迎来巨大的发展空间。 医用低温存储设备是保障疫苗、药品、生物样本等温敏物品运输、存储安全的关键设备,在生命科学与医疗卫生领域起着至关重要的作用。 今天分享一个生物医药的冷库方案。 项目位于浙江宁波,是生物医药基地加工车间项目,冷间包含恒温库630㎡、冷藏库975㎡、缓冲区220㎡、冷冻区150㎡、工作区2600㎡。 温区划分:冷冻库温度-18℃~-20℃,蒸发温度-28℃;冷藏库、缓冲区温度:2~8℃,恒温区温度20~25℃,工作区温度10~30℃。 制冷剂选用环保制冷剂 R404冷媒。 冷冻库主机选用西克专有技术生产的箱式风冷涡旋低温机组,冷藏库、缓冲区、恒温库主机选用西克专有技术生产的箱式风冷涡旋中温机组,工作区选用空调热泵模块机组,库内采用冷风机,触霜采用自动融霜技术。 所有冷库设计满足医药冷库URS技术标准设计,满足URS技术标准对冷库温度、湿度、制冷设备配置、控制系统、监控系统的技术要求。 恒温库:机组选用箱式冷风冷凝风机组,型号XK-GN300FM,10℃/45℃工况下,制冷量97KW。选配西克制冷吊顶式冷风机型号XKDL-52/260冷风机4台 冷藏库:机组型号XK-GN300FM,-5℃/45℃工况下,制冷量64KW。选配西克制冷XKDL-82/410冷风机4台 缓冲区:机组型号XK-GN200FM,-5℃/45℃工况下,制冷量34KW。选配西克制冷XKDL-40/185冷风机2台 冷冻库:1#库机组型号XK-GN250FLI,-28℃/45℃工况下,制冷量26.7KW。选配西克制冷XKDD-18/100冷风机2台;2#冷冻库机组型号XK-GN075FLI,-28℃/45℃工况下,制冷量9.86KW。选配西克制冷XKDD-14/80冷风机2台 工作区:选用22台空调机,型号SKFP-238-RW4-2-XAC. 保温材料:恒温库选用75厚双面彩钢聚酯氨保温板,冷藏库、缓冲区、保温库均采用100厚双面彩钢聚酯氨保温板。 |
