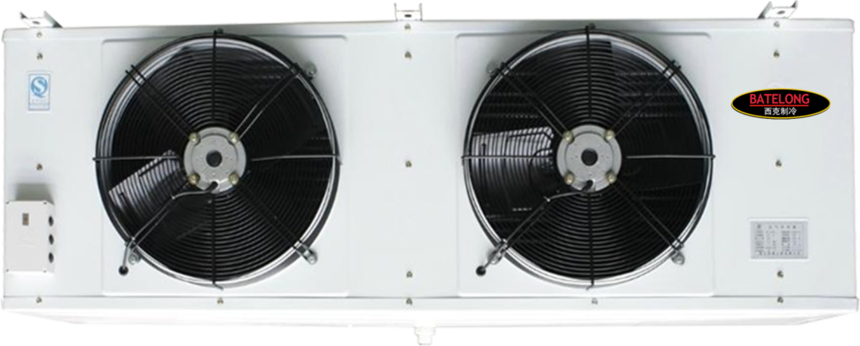

医疗冷库的建库方案分享医疗冷库又叫医药冷库，广泛用于各种药品、疫苗、血液、血浆、药剂、试剂、精液、干细胞、骨髓、生物制品等医药用品的贮藏储存。 常用医疗冷库按存放医药品种分： 体外诊断试剂冷库：库温2~8℃； 血液冷库：2~6℃度全血冷库，-20℃血浆冷冻库； 疫苗冷库：2~8℃度灭活疫苗冷库，-20℃活疫苗冷库； 药品冷库：2~8℃药品冷藏库，-20℃低温药品冷冻库。 医疗冷库均要配备双套制冷机组（一用一备）；独立温湿度监测系统；另外电源方面需要有双回路电或配置备用发电机组，原则上尽量保证药品储存质量。药品还需要分区，颜色标准存放等。 所以，今天要分享的就是西克制冷医疗冷库案例~ 项目地位于江苏，冷库包含冷冻库和冷藏库，各1间。 冷冻库体积61m³，设计温度-18℃；冷藏库体积50m³，设计温度0℃ 冷凝温度：+45℃ 制冷剂选用：R404A 主机及冷风机均一用一备，单独控制。 冷冻库设计温度-18℃，蒸发温度-25℃； 机组： 选用独立艾默生谷轮涡旋3P机组，型号XK-GN30FL，制冷量2.93kw，功率2.3kw。 冷风机： 选用西克中温型标准吊顶冷风机：XKDD-5.3/30两台。制冷量5.25KW，风量6800m³/h，射程10m，风机总功率0.36KW，片距6mm。 融霜方式：电化霜 围护结构： 冷库底板采用外彩钢板0.376,厚150mm，3mm厚压花铝板），墙板及顶板采用外彩钢板0.376，厚150mm。 冷藏库设计温度 0℃，蒸发温度-10℃； 机组： 选用独立艾默生谷轮涡旋3P机组，型号XK-GN30FM，制冷量5.5kw，功率2.2kw 冷风机： 选用 西克高温型标准吊顶冷风机：XKDL-5.3/25两台。制冷量5.32KW，风量4600m³/h，射程8m，风机总功率0.225KW，片距4.5mm。 融霜方式：冷电化霜 围护结构 冷库底板：外彩钢板0.376,厚100mm，3mm厚压花铝板） 墙板及顶板：外彩钢板0.376，厚100mm 控制系统 本库采用精创远程控制箱，每个冷库单独电控箱的控制方案，每个库门边采用显示屏，显示温度、除霜、报警等。 系统阀件 制冷系统膨胀阀采用丹佛斯品牌T2、TGE热力膨胀阀，不锈钢双金属阀体，一体式设计。 管道保温 采用橡塑材料，橡塑保温依据标准：《柔性泡沫橡塑绝热制品》GB/T17794—2008，保温外部采用0.50 mm厚铝合金保温防护层，避免内部保温损坏。 上一篇医药仓库制冷改造案例下一篇100m³的小麦种子库项目 |
