西克案例 | 华信生物生鲜仓储物流冷库案例分享


生鲜农产品电商发展的必然基础,是保证食品安全的重要节点。现阶段生鲜电商处在重要的战略机遇期,建设现代冷链物流,有效降低生鲜农产品物流服务成本,加快行业标准化服务,助推生鲜电商快速发展。





今天给大家分享一个城市生鲜仓储物流冷库~

项目方:杭州华信生物


项目概况

项目地点:杭州


项目规模:仓库面积4386㎡,冷库占地面积约4000㎡(含制冷机房)


温区设置:冷冻间为-18~-25℃;变温间分冷冻:-18~-25℃,冷藏:0~10℃;操作间为0~10℃;月台10~15℃。









方案及系统配置
01

平面方案

  • 1(冷冻间)+1(变温间)+1(操作间)设置,冷冻为主,变温间设置冷藏温区,满足适时的冷藏需求。

  • 操作间匹配进出货作业需求,与变温间相连;并在与冷冻间的隔墙上预留门洞,以备后续改造需求。

  • 机房位于仓库西南方向绿化带,减小噪声对北侧居民区的干扰;

  • 月台为封闭式,并设置6个固定式升降平台,便于车辆装卸货物。





02

制冷系统配置


制冷机组配置

制冷剂:R507

冷冻间:螺杆两并联低温机组,运行工况为-27℃/35℃。压缩机品牌:比泽尔

变温间+操作间:活塞四并联机组,其中变温间为三并联,操作间单机头;高压冷凝共用,回气分设,可有效节省管路和设备,节省设备占地空间。压缩机品牌:艾默生。

月台:采用涡旋压缩机箱式风冷机组,性价比高。压缩机品牌:艾默生。



冷凝器配置:

两套并联机组(冷冻间、变温间、操作间)共用一套西克制冷蒸发式冷凝器,箱式机组为自带风冷冷凝器;

蒸发冷型号MKN-1700,能有效匹配并联机组的冷凝需求,且冷凝性能优越,性价比高,在并联机组冷凝方面应用非常广泛。


蒸发器配置:

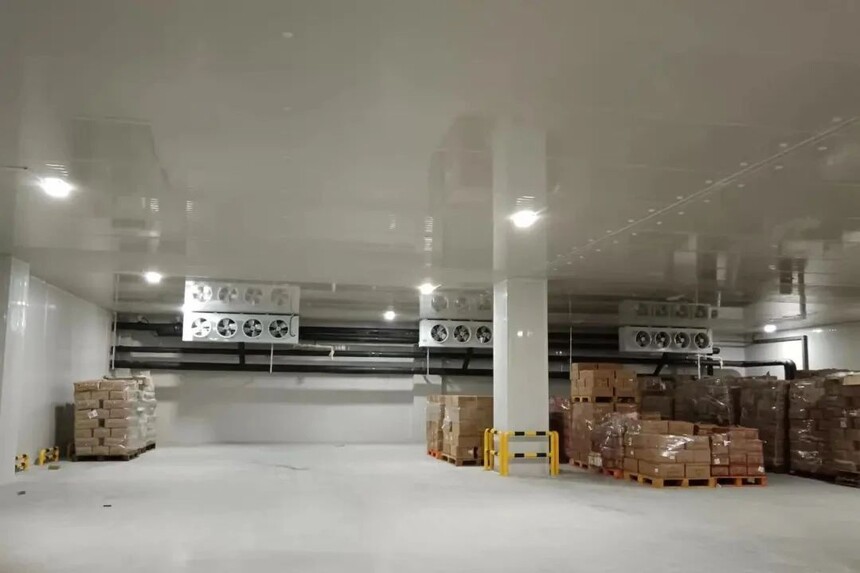

选用西克制冷侧出风冷风机,运转过程中,风机使空气强制对流,降温速度快,适用于进出货频繁,库温波动大,库温波动频繁的冷库;且冷风机可与不同制冷量的压缩冷凝机组配套,用于不同库温的冷库中。








03

保温系统设计


保温板:采用RIR系列产品,B1级阻燃,密度42±2kg/㎡,宝钢双面彩钢板。厚度方面,冷间150mm,操作间100mm,月台75mm。


冷库门:冷库进出货门采用电动平移门, 门材质可选不锈钢或彩钢;封闭月台采用电动滑升门;安全逃生门采用手拉半埋门;还有自由回归门。


地面保温:主要包含150mm钢筋混凝土+金刚砂耐磨地面层、PE塑料薄膜隔气防潮层、50mm厚的挤塑板三层交叉错缝铺设、SBS隔气防潮层、50mm厚的地坪加热层。


04

控制系统

西门子PLC作为主控制器,配温度采集模块,主要器件选用施耐德等名牌产品,确保稳定运行。全自动控制系统,利用计算机辅助管理,并具有远程控制功能。
