西克案例 | 杭州临平中西医结合医院建库方案分享

本项目为杭州市临平中西医结合医院的冷库工程，本项目冷库共5间，其中1#、2#为西药库房，3#中药库房，4#药剂库房，5#样本库房。

制冷主机均采用谷轮压缩机，制冷高效且低噪音，搭配选用吊顶式高效冷风机，保障制冷高效、降低能耗，也提高了冷库库容利用率；

系统阀组均采用丹佛斯品牌产品；

控制系统采用精创远程控制箱，每个冷库单独电控箱的控制方案，每个库门边采用显示屏，显示温度、除霜、报警等。

库体尺寸：长6.3m*宽9.3m*高3.0m

入库温度：30℃；设计温度：15℃可调

制冷剂：R22

设备选型：

主机选用谷轮风冷冷凝压缩机组2台，型号XK-G50FM，蒸发/冷凝温度：5/45℃，制冷量：14KW，输入功率：3.7KW；

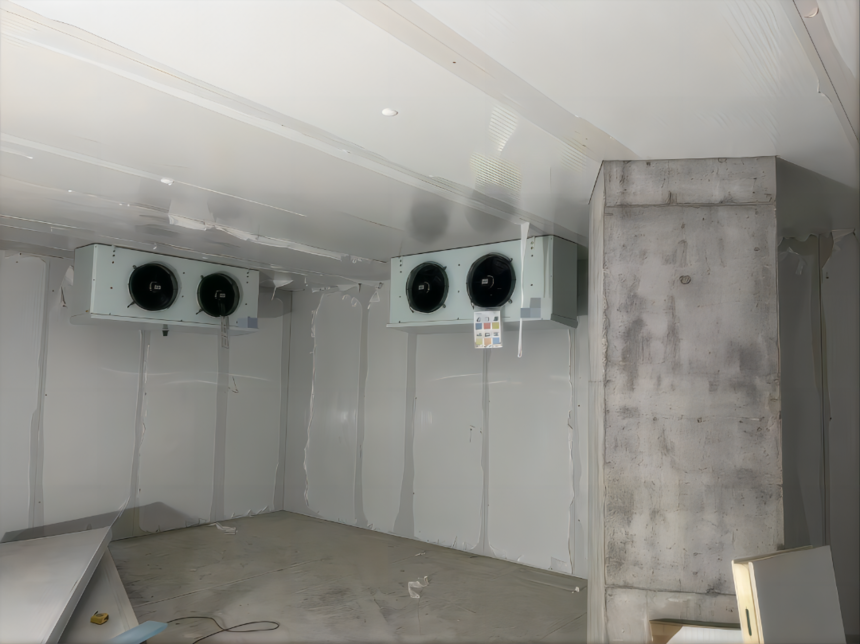

蒸发器选用 2台高温标准型冷风机；

保温板选用聚氨酯双面彩钢库板(厚度100mm,B2手工板）。

库体尺寸：长7.0m*宽8.2m*高3.0m

入库温度：30℃；设计温度：15℃可调

制冷剂：R22

设备选型：

主机选用谷轮风冷冷凝机组2台，型号XK-G50FM，蒸发/冷凝温度：5/45℃，制冷量：14KW，输入功率：3.7KW；

蒸发器选用2台高温标准型冷风机 ；

保温板选用聚氨酯双面彩钢库板(厚度100mm,B2手工板）。

库体尺寸：长13.8m*宽10.0m*高3.0m

入库温度：30℃；设计温度：15℃可调

制冷剂：R22

设备选型：

机组选用谷轮风冷冷凝压缩机组3台，型号XK-G50FM，蒸发/冷凝温度：5/45℃，制冷量：14KW，输入功率：3.7KW；

蒸发器西克制冷选用3台高温标准型冷风机；

保温板选用聚氨酯双面彩钢库板(厚度100mm,B2手工板）。

库体尺寸：长3.0m*宽8.2m*高3.0m

入库温度：25℃；设计温度：2℃可调

制冷剂：R22

设备选型：

机组选用谷轮风冷冷凝机组2台，型号XK-G50FM，蒸发/冷凝温度：-7/45℃，制冷量9KW，输入功率3.6KW；

蒸发器选用高温标准型冷风机2台；

保温板选用聚氨酯双面彩钢库板(厚度100mm,B2手工板），地面防护铺压厚度3mm花铝板，库门为半埋门双面彩钢厚度100mm

库体尺寸：长3.6m*宽4.7m*高3.0m

入库温度：25℃；设计温度：2℃可调

制冷剂：R22

设备选型：

机组选用谷轮风冷冷凝机组2台，型号XK-G30FM,蒸发/冷凝-7/45℃,制冷量5.4KW,输入功率2.2KW；

蒸发器选用西克制冷温标准型冷风机2台；

保温板采用聚氨酯双面彩钢库板(厚度100mm,B2手工板），地面防护铺压厚度3mm花铝板，库门为半埋门双面彩钢厚度100mm。
